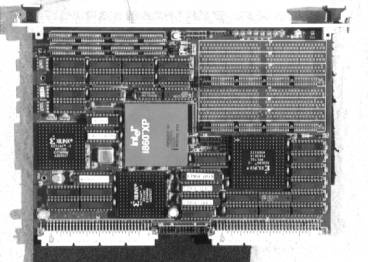

  Carte Lagoon 400 Vf




Signal Processing needs more and more calculation power. Lagoon® family (High Speed Co-Processors) is designed for real time Signal Processing and Image Processing applications.

The>se boards are high integration systems which include one or many 64 bits RISC Super-Scalar processors. Calculation power is increased up to 3,2 Gflops in a VME frame (16 boards of 200 Mflops each).

Two families are available. Lagoonx00 Vf family uses in addition with the VME bus, a High Speed Token (HSTB) bus. Lagoonx00 Vs family uses a standard VSB interface. Available calculation powers are 100 and 200 Mflops (with 1 and 2 processors).

Each board implements a 2 MB (up to 32 MB) Zero Wait State memory and a 1 MB (up to 4 MB) buffer memory for communication on bus (VSB or HSTB)

    Characteristics :
Power calculation   200 Mips (1 processor) 400 Mips (2 processors)
Internal bus bandwidth   320 Mo/s
2 2 to 32 Mo (Zero Wait State)
1 to 4 Mo (for communication)

Speed transfer on HSTB bus

  100 Mo/s

Speed  transfer on VME bus

  40 Mo/s
